محافظ ولتاژ جریان مینیاتوری

محافظ ولتاژ ، جریان مینیاتوری مدل navp63- امپر

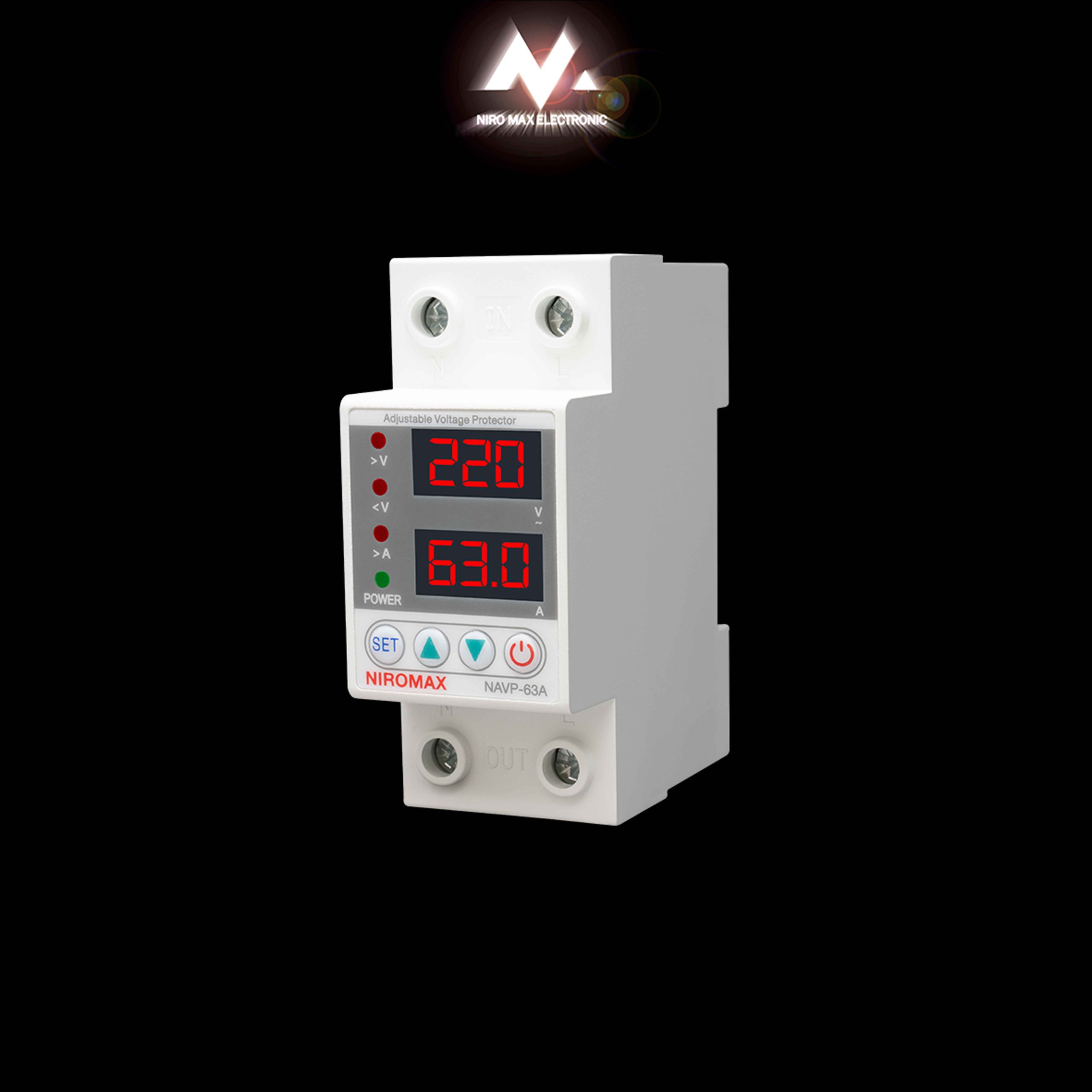

گارد حفاظتی ولتاژ و جریان با رله داخلی 63 آمپر با
توان خروجی بالا قابل استفاده برای کلیه محصولات
الکترونیکی خانگی و صنعتی تکفاز
2 عدد ترمینال در بالای دستگاه جهت اتصال به فاز و
نول خروجی از کنتور برق
2 عدد ترمینال پایین دستگاه خروجی های برق
حفاظت شده است که به کلیدهای مینیاتوری وصل
می شود
4 عدد كليد بروی دستگاه وجود دارد
کلید set جهت ورود به منوی دستگاه
کلیدهای بالا و پایین جهت تغيير مقادير
کلید off on که هنگام زمان گیری در صورت فشار
دادن این کلید زمان گیری صفر شده و رله دستگاه
وصل می شود در هنگام وصل بودن رله در صورت
فشار دادن کلید off/on خروجی دستگاه قطع می شود
دو عدد نمایشگر بزرگ بر روی دستگاه است که
نمایشگر بالا جهت نمایش ولتاژ خط و نمایشگر پایین
جهت نمایش مقدار جریان عبوری
4 عدد نمایشگر کوچک بروی دستگاه
Power
جهت نمایش وصل شدن رله و برق دار بودن خروجی
های دستگاه
و نمایشگر های افزایش و کاهش ولتاژ جهت نمایش
خطاهای ولتاژی
نمایشگر Amper جهت نمایش وجود خطای افزایش
جریان
از قابلیت های این دستگاه تنظيم حد بالا و پایین ولتاژ
، تعریف میزان حداکثر جریان عبوری مجاز ، تنظیم
زمان های تاخیر در صلو و یا قطع در صورت بروز
خطاهای ولتاژی و یا جریان میباشد
سایز این دستگاه به اندازه دو عدد کلید مینیاتوری با
قابلیت نصب بر روی ریل داخل تابلو و یا نصب بر روی
درب تابلو
نحوه تنظیم دستگاه
با فشار دادن کلید set وارد منو دستگاه شده
اولین گزینه
p-1
زمان تاخیر در راه اندازی است که هنگام برق دار شدن
دستگاه این زمان گیری انجام شده و رله دستگاه وصل
می شود از 1 تا 500 ثانيه
گزینه بعدی
P-2
زمان تاخیر در وصل پس از برطرف شدن خطاهای
ولتاژی از 1 تا 999 ثانیه
گزینه بعدی
P3
محدوده قطع هنگام خطای افزایش ولتاژ از 230 تا
300 ولت
گزینه بعدی
P4
پسماند ولتاژ بالا از 225 تا 295 ولت که حداقل 5
ولت کمتر از حداکثر ولتاژ حد بالا می باشد
گزینه بعدی
P5
محدوده قطع هنگام خطای کاهش ولتاژ از 210 تا
130 ولت
گزینه بعدی
P6
پسماند ولتاژ پایین از 215 تا 135 ولت که حداقل 5
ولت بیشتر از حداقل ولتاژ حد پایین می باشد
گزینه بعدی
P7
زمان تاخیر در قطع هنگام بروز خطای افزایش و یا
کاهش ولتاژ که از 0.1 تا 30 ثانیه می باشد
گزینه بعدی
P8
جهت باز تنظیم ولتاژ و یا کاليبره مجدد ولتاژ استفاده
میشود که بهتر است این عدد تغییر نکند
گزینه بعدی
P9
حداکثر
بعدی
P10
جریان عبوری مجاز از 1 تا 63 آمپر گزینه
زمان تاخیر در قطع هنگام بروز خطای افزایش جریان
از 0.1 تا 30 ثانیه
گزینه بعدی
P11
تعداد دفعات راه اندازی مجدد هنگام بروز خطای
افزایش جریان میباشد که از 0 تا 20 قابلیت تنظیم
دارد
گزینه بعدی
P12
جهت باز تنظیم ولتاژ و یا کالیبره مجدد جریان
استفاده میشود که بهتر است این عدد تغییر نکند
از 13p تا 19 مواردی هستند که جهت تنظیمات
خاص دستگاه میباشد که بهتر است تغییر نکند
